¿Qué incluye la instalación de una pantalla LED?

Cuando preguntas qué incluye la instalación de una pantalla LED, la respuesta útil debe traer estructura, energía, datos, montaje, configuración y pruebas. Si la cotización solo enumera gabinetes, todavía faltan las partidas que definen seguridad, tiempo de obra y que el anuncio pueda operar todos los días.

Para una fachada, un espectacular o una pantalla de lobby, el equipo llega hasta el punto donde se ve contenido. Entre ambos extremos hay cálculos de carga, acceso para maniobras, protección eléctrica y ajustes de imagen. El alcance cambia según la medida, el sitio y si estará bajo techo o expuesta al clima.

La visita técnica define lo que realmente se instala

Antes de fabricar o ensamblar los gabinetes, se levantan medidas del claro disponible, altura, tipo de muro o estructura existente, rutas de cableado y acceso para subir el equipo. Una pantalla de 4 x 2 metros no se planea igual sobre una fachada de concreto que en una estructura metálica sobre azotea.

También se revisa desde dónde se verá. Esto determina el pixel pitch, que es la distancia en milímetros entre los puntos de luz. Un pitch menor da mejor definición de cerca, pero eleva el número de módulos y el costo por metro cuadrado. Para un lobby con espectadores a pocos metros puede requerirse P2.5 o P3.9; para una fachada vista desde avenida suelen funcionar P6, P8 o P10, según la distancia real de lectura.

En Ciudad de México, la carga de viento, granizo, densidad de tránsito y restricciones de acceso pueden alterar el montaje. En Guadalajara y Zapopan, las lluvias intensas obligan a cuidar sellos, drenajes y trayectorias de cable. En la costa se agrega corrosión salina; en el norte, polvo y sol intenso. Estos factores no se resuelven pidiendo una pantalla por medida: se resuelven definiendo gabinete, protección y estructura desde el levantamiento.

M2MEDIA fabrica, ensambla e instala con equipo propio en todo México, por eso trabaja con tolerancias de estructura, formatos fuera de estándar y cargas reales de gabinete, no con una caja enviada sin integración.

Componentes que debe contemplar una instalación de pantalla LED

El primer componente son los gabinetes LED. Cada gabinete reúne módulos, fuentes de poder, tarjetas receptoras y conexiones. En exterior, los gabinetes de 1000 x 1000 mm con mantenimiento frontal permiten sustituir componentes desde la cara de la pantalla cuando no hay espacio posterior.

Después está la estructura de soporte. Puede ser bastidor tubular, estructura metálica anclada a muro, poste, marco para fachada o sistema colgante. El cálculo debe considerar el peso de los gabinetes, herrajes, cableado, fuerza de viento y el factor de seguridad de los anclajes. Un muro aparente no siempre acepta la carga: tablaroca, recubrimientos ligeros y muros sin refuerzo requieren una solución independiente.

La parte eléctrica incluye centro de carga o circuito dedicado, protecciones termomagnéticas, tierra física, cableado de alimentación y distribución por secciones. El consumo se calcula con el área, brillo configurado, pitch y tipo de contenido. Un video con fondos blancos exige más que un anuncio con fondos oscuros.

También se instala el sistema de datos: cable de red, conexiones entre gabinetes, videoprocesador y la entrada de contenido. El videoprocesador recibe la señal, la escala a la resolución física de la pantalla y distribuye la imagen a cada gabinete. Sin esta programación, la pantalla puede encender, pero no mostrará el contenido de forma correcta.

| Elemento técnico | Rango habitual | Qué define el valor final |
|---|---:|---|
| Pixel pitch interior | P2.5 a P4.8 | Distancia de vista y nivel de detalle requerido |
| Pixel pitch exterior | P6 a P10 | Distancia, tamaño total y presupuesto |
| Brillo interior | 800 a 1,500 nits | Luz ambiental del recinto |
| Brillo exterior | 5,000 a 7,500 nits | Sol directo y orientación de la fachada |
| Protección exterior | IP65 frontal e IP54 posterior | Exposición a lluvia, polvo y acceso de mantenimiento |
| Peso por gabinete de 1000 x 1000 mm | 28 a 45 kg | Material, pitch y configuración eléctrica |
| Consumo máximo | 650 a 900 W por m² | Modelo, brillo y contenido mostrado |
| Consumo promedio | 200 a 350 W por m² | Horario, brillo programado y tipo de anuncios |
| Vida útil de referencia | Hasta 100,000 horas | Temperatura, ventilación, uso y mantenimiento |

Los nits miden el brillo de la pantalla. Para exterior, un nivel bajo se pierde frente al sol; para interior, un brillo excesivo cansa la vista y aumenta el consumo. El grado IP indica protección frente a polvo y agua: IP65 frontal resiste chorros de agua desde el frente, pero no elimina la necesidad de sellar conexiones y dar salida al agua en la estructura.

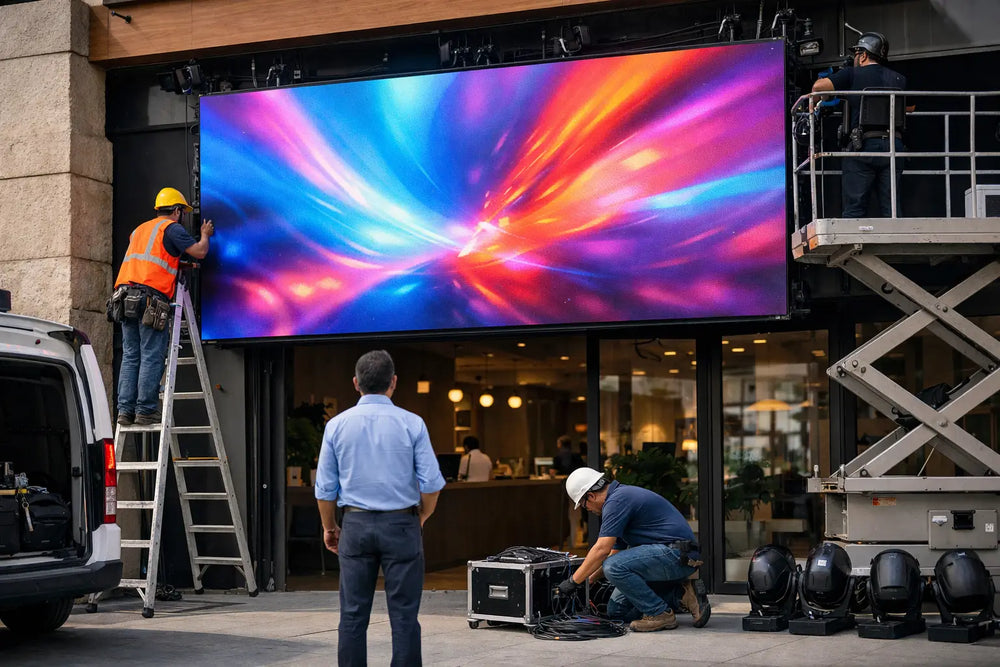

Montaje, alineación y seguridad en obra

La instalación física comienza con la estructura ya nivelada y validada. Los gabinetes se fijan siguiendo una secuencia para conservar juntas uniformes y evitar que las líneas de imagen queden desviadas. Un desfase de pocos milímetros entre gabinetes se nota en textos, logotipos y videos con líneas rectas.

El equipo de instalación debe trabajar con maniobras acordes a la altura: andamio, plataforma elevadora, malacate o grúa, según la ubicación. Estas maniobras pueden ser una partida relevante en una pantalla de gran formato, sobre todo si el acceso está restringido por estacionamientos, banquetas, horarios de plaza comercial o vialidades.

La seguridad incluye anclajes, tornillería adecuada, retenidas cuando el diseño lo exige, protección de cables, ordenamiento de conexiones y acceso futuro a servicio. Si el anuncio queda a 8 metros de altura y solo puede abrirse desde atrás, hay que dejar ese espacio antes de cerrar la fachada. Ignorar este punto convierte un cambio menor de fuente o tarjeta en una maniobra costosa.

Configuración, pruebas y entrega operativa

Con los gabinetes montados, sigue la configuración electrónica. Se carga el archivo de recepción correspondiente al modelo, se asigna el mapa de cableado y se ajusta la resolución del videoprocesador. Una pantalla de 4 x 2 metros no tiene una resolución fija por sus metros: depende del pitch elegido. Por ejemplo, con P8 puede tener 500 x 250 píxeles; con P4, 1,000 x 500 píxeles.

Después se revisan color, brillo, uniformidad, líneas de datos, fuentes de poder y zonas con píxeles apagados. Las pruebas deben incluir contenido claro, oscuro, rojo, verde, azul y blanco, además de video en movimiento. El objetivo es detectar fallas de conexión, diferencias de color o pérdida de señal antes de que la pantalla entre a operación.

La entrega debe dejar definido quién cargará contenido, qué resolución deben tener los archivos, cómo encender y apagar el sistema y a quién reportar una falla. En cadenas con varias sucursales, también se define si el contenido se actualizará localmente o a distancia. Esa decisión afecta el controlador, la red disponible y el proceso de operación del área de marketing.

Permisos y condiciones que no vienen dentro del gabinete

Una pantalla LED no sustituye permisos municipales, autorización del propietario ni dictámenes estructurales cuando aplican. Para anuncios en fachada, espectaculares o inmuebles en régimen de plaza comercial, puede requerirse autorización de administración, revisión de imagen urbana y validación estructural firmada por el responsable correspondiente.

El permiso depende del municipio, ubicación, dimensiones, altura, tipo de publicidad y si el contenido es cambiante. Antes de fijar fecha de instalación, confirma qué trámite exige el inmueble y qué documento debe entregar el área de obra. Instalar primero y preguntar después puede detener el proyecto aunque la pantalla ya esté terminada.

Qué pedir en una cotización de instalación

Pide que el alcance separe equipo, estructura, obra eléctrica, maniobras, instalación, configuración y puesta en marcha. Así puedes identificar si el precio contempla llegar a la fachada, subir los gabinetes, conectar el sistema y dejarlo trabajando, o si alguna de esas etapas queda fuera.

Mide el ancho y alto libres del área, toma fotos de frente y laterales, registra la altura de montaje, identifica el material del muro y ubica el tablero eléctrico más cercano. Con esos datos, la medida deseada, la distancia desde la que verá el público y la ciudad donde se instalará, ya puedes solicitar una cotización por proyecto y definir el montaje sin partidas ocultas.
