Gabinetes LED: carga, medidas y uso exterior

¿Qué gabinete LED necesitas para tu proyecto?

Los gabinetes LED son la estructura que define el tamaño, peso, resistencia y mantenimiento de una pantalla o letrero. Para elegirlos necesitas saber dónde irá instalado, cuántos metros cubrirá, qué distancia tendrá el público y qué carga admite la fachada, estructura o poste.

Un gabinete es un chasis metálico que reúne módulos LED, fuentes de poder, tarjetas receptoras, cableado y sistema de cierre. Varios gabinetes unidos forman la superficie completa del anuncio, cartel o espectacular. Por eso el formato del gabinete afecta desde el cálculo estructural hasta el tiempo requerido para reemplazar una pieza.

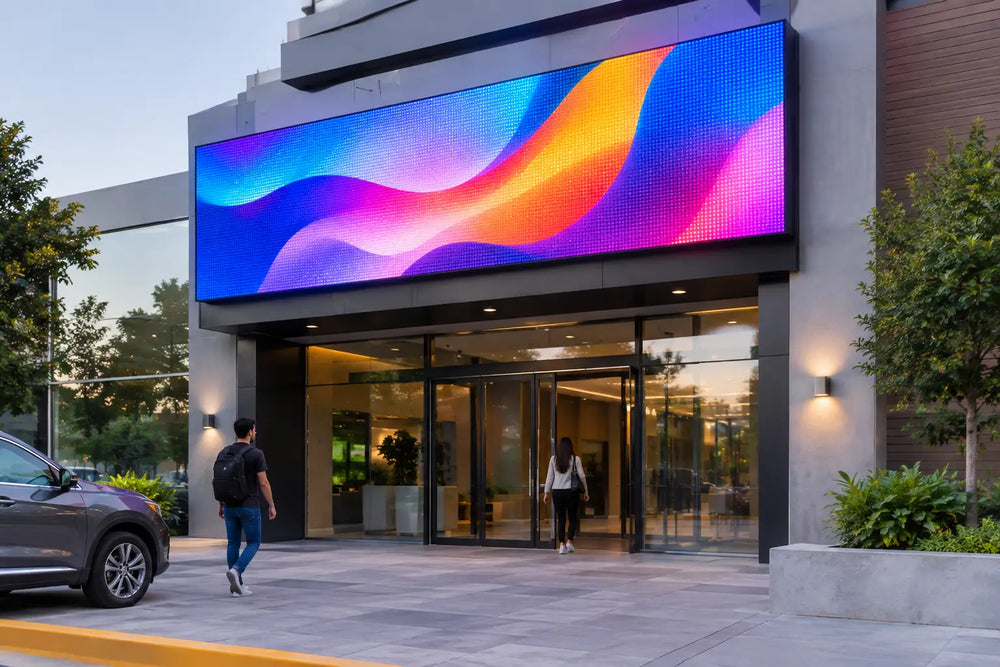

En proyectos para fachada, plaza comercial o espectacular, el gabinete habitual es de 1000 x 1000 mm con mantenimiento frontal. Cada pieza cubre un metro cuadrado, simplifica el despiece de una pantalla de 2 x 1 m, 3 x 2 m o 4.5 x 2 m, y permite acceder a componentes desde el frente cuando la parte posterior queda pegada a un muro.

Medidas y cifras para comparar gabinetes LED

El pixel pitch es la distancia, en milímetros, entre un LED y otro. Un pitch P4 tiene 4 mm de separación; ofrece más definición a corta distancia que un P10, pero requiere más LEDs por metro cuadrado y eleva el costo. La medida correcta sale de la distancia real de lectura, no de buscar la especificación más pequeña.

| Uso y ubicación | Pitch habitual | Brillo de referencia | Gabinete frecuente | Peso aproximado | Grado de protección |
|---|---:|---:|---|---:|---|
| Lobby, sala de ventas o escenario interior | P2.5 a P3.9 | 800 a 1,200 nits | 500 x 500 mm o 500 x 1000 mm | 8 a 15 kg por gabinete | IP20 a IP31 |
| Fachada cubierta o anuncio bajo techo | P3.9 a P5 | 1,500 a 3,500 nits | 500 x 1000 mm o formato especial | 12 a 22 kg por gabinete | IP43 a IP54 |
| Fachada expuesta, plaza o espectacular urbano | P4 a P8 | 5,000 a 7,000 nits | 1000 x 1000 mm | 25 a 40 kg por m² | IP65 frontal |
| Espectacular de lectura lejana | P6 a P10 | 5,500 a 7,500 nits | 1000 x 1000 mm | 28 a 45 kg por m² | IP65 frontal y posterior según diseño |

Los nits miden el brillo. Para un anuncio exterior, 800 nits pueden verse bien de noche y resultar insuficientes bajo sol directo. En una fachada orientada al poniente, el brillo, la visera y el ángulo de visión se calculan juntos. Subir nits sin evaluar la orientación puede aumentar consumo y temperatura sin resolver el problema de legibilidad.

El dato de IP también debe leerse completo. IP65 significa protección total contra polvo y resistencia al agua proyectada desde chorros, una condición usada en pantallas de exterior. No describe por sí sola la calidad de sellos, conectores, drenajes ni estructura. En una instalación costera, la corrosión salina exige acabados, tornillería y revisiones distintas a las de un anuncio en Guadalajara o Ciudad de México.

El gabinete define la estructura, no únicamente la pantalla

Un gabinete de 1000 x 1000 mm puede pesar entre 25 y 40 kg antes de sumar bastidor, soportes, cableado y margen de seguridad. Una pantalla de 4 x 2 m ocupa 8 m²: si el conjunto de gabinetes pesa 32 kg por m², la carga de pantalla ronda 256 kg. La estructura no se calcula con ese número aislado.

También entran el peso del acero, las placas de anclaje, el efecto del viento, la vibración, la separación respecto al muro y las cargas de servicio para mantenimiento. En un espectacular elevado, la presión del viento puede definir más el proyecto que el peso propio. En una fachada de centro comercial, la administración puede pedir memoria de cálculo, planos de fijación, póliza de seguro y permiso antes de autorizar cualquier montaje.

Para un gabinete montado sobre muro, se revisa el material de la fachada: concreto, block, estructura metálica, panel compuesto o una combinación. Un anclaje adecuado en concreto puede ser inservible en un recubrimiento ligero. Si hay huecos, ventanales o instalaciones eléctricas detrás, el trazo de la estructura debe resolverse antes de fabricar la pantalla.

M2MEDIA fabrica, ensambla e instala con equipo propio en todo México, así que trabaja formatos fuera de estándar considerando tolerancias de gabinete, estructura y carga desde la visita técnica, no después de recibir las piezas.

Mantenimiento frontal o posterior: cambia el espacio que debes dejar

El mantenimiento frontal permite retirar módulos, fuentes o tarjetas desde la cara visible de la pantalla. Es el arreglo indicado cuando un gabinete LED queda al ras de una fachada, dentro de un marco o instalado en un espacio donde no hay pasillo posterior. Para hacerlo bien, el frente necesita mecanismo de apertura o herramienta compatible y una distribución interna accesible.

El mantenimiento posterior requiere dejar una cámara técnica detrás del anuncio. Esa cámara debe permitir que un técnico trabaje con seguridad, alcance las fuentes y desconecte cableado sin desmontar gabinetes completos. Puede reducir el costo de ciertos diseños, pero pierde sentido si el acceso posterior mide apenas unos centímetros o queda bloqueado por una losa.

Antes de cotizar, define quién podrá entrar a esa zona y cuándo. En un corporativo, un permiso de acceso fuera de horario puede retrasar una sustitución sencilla. En un espectacular, el acceso puede requerir elevación, cierre parcial o protocolos de seguridad. El gabinete adecuado reduce el número de maniobras, pero no elimina las condiciones de sitio.

Consumo eléctrico, calor y vida útil esperada

El consumo se expresa por metro cuadrado porque una pantalla se construye por área. Un gabinete de exterior puede registrar picos de 600 a 900 W por m² con contenido completamente blanco y brillo máximo. En operación con anuncios reales, la referencia suele estar entre 180 y 350 W por m², aunque depende del brillo programado, tipo de contenido, pitch y horas de encendido.

Para una pantalla de 8 m², no se debe dimensionar la alimentación eléctrica usando únicamente el consumo promedio. El cálculo considera la potencia máxima, circuitos independientes, protecciones, calibre de conductores, tierra física y distancia al tablero. Si el tablero está lejos, la caída de tensión también entra en el proyecto.

La vida útil de los LEDs suele especificarse alrededor de 80,000 a 100,000 horas hasta una reducción determinada de brillo, bajo condiciones de operación controladas. No significa que todos los componentes duren ese tiempo. Fuentes de poder, ventilación, sellos, conectores y tarjetas tienen ciclos distintos. El calor continuo, el polvo y una instalación eléctrica deficiente reducen la duración práctica del sistema.

Por esa razón, una fachada exterior necesita revisar temperatura de operación, drenaje, limpieza programada y acceso de mantenimiento. En Monterrey, el sol intenso y el polvo pueden elevar la carga térmica. En Cancún o Mérida, humedad y salinidad demandan atención especial a conectores y herrajes. En Ciudad de México, granizo, lluvia y alta densidad urbana obligan a prever protección física, permisos y maniobras de instalación.

Cómo definir el gabinete antes de pedir cotización

El brief útil empieza con una foto frontal y lateral del sitio, medidas libres en metros, ubicación de la acometida eléctrica y distancia aproximada del público. Después se define si el contenido será publicidad estática, video, menú de productos, promociones por horario o programación para varias sucursales. El tipo de contenido influye en brillo, procesador y consumo.

También debes indicar si el anuncio estará a la intemperie, si recibe sol directo, a qué altura se instalará y si existe estructura. Para un letrero de fachada, importa conocer si el municipio exige licencia, visto bueno del inmueble o restricciones de dimensiones. Para un espectacular, se requieren además datos de estructura, altura y acceso para montaje.

No hay precio de lista útil para gabinetes LED de proyecto porque dos superficies con los mismos metros cuadrados pueden requerir pitches, herrajes, estructura, cableado y maniobras completamente distintos. El costo depende de medida final, resolución, exposición al clima, mantenimiento, procesador y condiciones de instalación.

Mide el ancho y alto disponibles, toma fotos del frente y reverso, ubica el tablero eléctrico y calcula desde dónde verá el público el anuncio. Con esos datos puedes solicitar una cotización por proyecto y agendar una visita técnica en Ciudad de México, Zapopan o en el sitio de instalación dentro de México.
