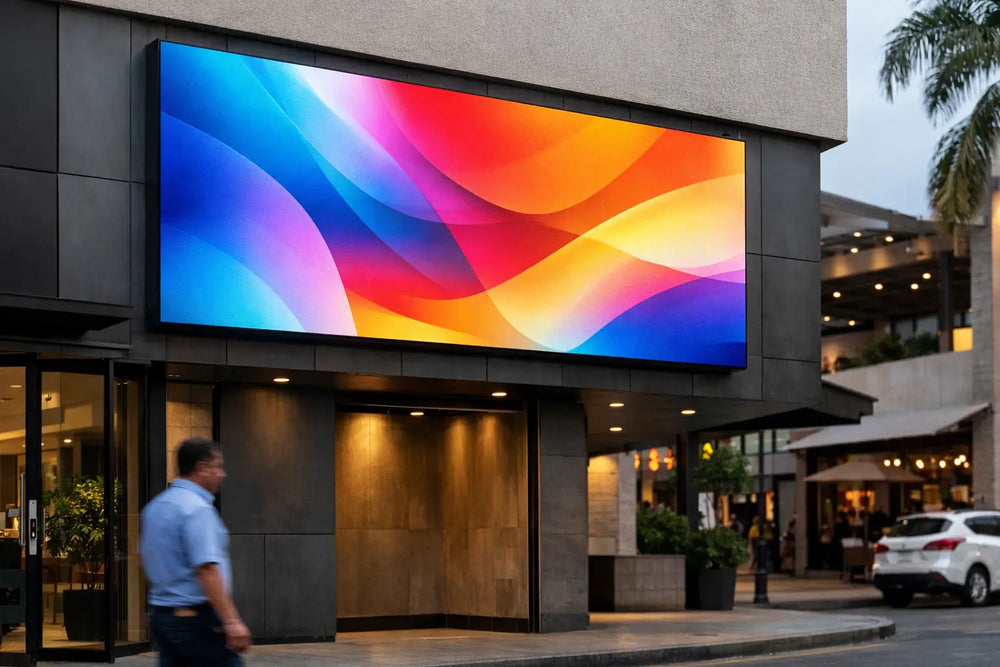

Gabinete de aluminio LED para fachadas y anuncios

¿Qué define un gabinete de aluminio LED?

Un gabinete aluminio LED es la carcasa estructural que sostiene módulos, fuentes, tarjetas y cableado de una pantalla o letrero. Define cuánto pesa el conjunto, cómo se fija a una fachada, qué protección recibe contra agua y polvo y por dónde se da mantenimiento. Por eso se especifica antes de fabricar la estructura.

Para un espectacular, una pantalla de plaza comercial o un anuncio luminoso en fachada, el gabinete determina decisiones que después son costosas de corregir: el tipo de bastidor, el tamaño de la grúa, la capacidad de los anclajes, el acceso para servicio y la carga eléctrica. Pedir solamente “una pantalla LED de tantos metros” deja fuera los datos que hacen viable la instalación.

Medidas y formatos que se usan en un gabinete aluminio LED

El aluminio se usa por su relación entre peso, rigidez y resistencia a la corrosión. En pantallas fijas de exterior, el formato de 1000 x 1000 mm facilita armar áreas grandes con menos uniones. Dos gabinetes forman una pantalla de 2 x 1 metros; una fachada de 4 x 2 metros puede partirse en ocho gabinetes del mismo formato.

También hay gabinetes de 500 x 500 mm, 500 x 1000 mm y medidas fabricadas para una retícula particular. El formato pequeño ayuda cuando hay columnas, ventanas, accesos o una fachada con quiebres. El de 1000 x 1000 mm reduce piezas, conectores y tiempo de montaje en superficies rectangulares amplias. La elección depende de la medida final, de la modulación de píxeles y del acceso disponible para subir cada pieza.

| Aplicación | Medida frecuente de gabinete | Peso orientativo por gabinete | Pixel pitch habitual | Protección requerida |
|---|---:|---:|---:|---:|
| Letrero interior o lobby | 500 x 500 mm | 7 a 11 kg | P2.5 a P4 mm | IP20 a IP30 |
| Fachada bajo cubierta | 500 x 1000 mm | 14 a 22 kg | P3.9 a P6 mm | IP54 o superior |
| Espectacular y anuncio exterior | 1000 x 1000 mm | 28 a 38 kg | P6 a P10 mm | IP65 frontal |
| Escenario fijo o recinto | 500 x 500 mm | 7 a 12 kg | P2.9 a P4.8 mm | IP20 a IP54 |

Estos rangos sirven para preparar el brief, no sustituyen la ficha de fabricación. El peso cambia con el tipo de módulo, fuentes de poder, refuerzos internos, puertas de servicio, ventilación y sistema de montaje. Un gabinete para exterior con mantenimiento frontal normalmente pesa más que uno interior de acceso posterior.

El pixel pitch también manda la medida

El pixel pitch es la distancia, en milímetros, entre el centro de un píxel y el siguiente. Un pitch P4 tiene 4 mm de separación; muestra más detalle a corta distancia que un P8, pero requiere más módulos por metro cuadrado y sube la carga eléctrica, el peso y el costo.

Para un cartel visto a 4 o 6 metros, P3.9 o P4 puede ser apropiado si el contenido tiene texto pequeño. Para una fachada vista desde una avenida a 20, 40 o más metros, P6, P8 o P10 puede entregar lectura suficiente con menos densidad de píxel. La distancia real de lectura importa más que pedir la mayor resolución disponible.

Antes de definir el gabinete, mide el ancho y alto útiles de la superficie, no el tamaño estimado del anuncio. Una diferencia de 10 cm puede obligar a modificar la retícula, dejar una franja de remate o fabricar gabinetes fuera de estándar.

Peso, estructura y viento: la parte que no se ve

Un gabinete de aluminio LED de 1000 x 1000 mm para exterior puede aportar entre 28 y 38 kg por metro cuadrado. A esa cifra se suman bastidor metálico, placas de anclaje, cableado, protecciones eléctricas y, en algunos proyectos, una estructura secundaria para separar la pantalla de la fachada. Como referencia de anteproyecto, la estructura puede añadir de 10 a 25 kg por m², aunque el cálculo cambia por claro, tipo de muro y altura.

La carga muerta es solamente una parte del problema. En una fachada alta, el viento puede exigir perfiles, diagonales y anclajes mucho más relevantes que el peso propio de los gabinetes. Un anuncio exterior no debe sujetarse a una lámina decorativa, un cancel delgado o una subestructura sin revisar su capacidad. El responsable estructural necesita conocer área total, altura, separación a muro, ubicación, velocidad de viento de la zona y puntos de fijación disponibles.

En Ciudad de México, además del peso y la exposición al granizo, hay que considerar densidad urbana, maniobras de carga y posibles restricciones de acceso. En costas, la corrosión salina obliga a cuidar tornillería, sellos y acabados. En el norte, el sol intenso y el polvo elevan la exigencia de brillo, disipación y limpieza. En Jalisco y el sureste, las lluvias intensas vuelven crítico el sellado de conectores y la canalización de escurrimientos.

IP, brillo y mantenimiento frontal

El grado IP indica protección frente a sólidos y agua. En IP65, el primer 6 significa protección contra polvo y el 5 indica resistencia a chorros de agua desde distintas direcciones. Para una pantalla exterior, IP65 frontal es una referencia frecuente; la protección trasera puede ser IP54 o IP65 según el diseño del gabinete y si queda expuesta.

IP65 no autoriza instalar cableado sin prensaestopas, perforar puertas sin sellar o dejar conectores al alcance del agua. La protección real depende del conjunto: gabinete, uniones entre gabinetes, tapas, conectores, canalizaciones y drenajes. Si una pantalla va empotrada en fachada, el proyecto debe dejar una ruta clara para evacuar agua y acceder a los componentes.

El mantenimiento frontal permite retirar módulos, fuentes y tarjetas desde la cara de la pantalla. Es útil cuando el gabinete queda pegado a un muro, arriba de una banqueta o en un espectacular sin pasillo trasero. El mantenimiento posterior puede reducir complejidad en ciertos modelos, pero exige una cámara de servicio con espacio suficiente para que un técnico trabaje sin desmontar toda la pantalla.

El brillo se mide en nits, una unidad de luminancia. Un anuncio interior suele trabajar alrededor de 600 a 1,200 nits. Para exterior, son comunes rangos de 4,500 a 7,000 nits, según orientación solar, horario de operación y distancia de lectura. Más nits no corrigen una mala ubicación: una pantalla que recibe sol directo por horas necesita definir brillo, visera si aplica y contenido con contraste suficiente.

Consumo eléctrico y vida útil del gabinete

El consumo se calcula por metro cuadrado y se dimensiona con el valor máximo, aunque la operación cotidiana suele ser menor. Una pantalla exterior puede requerir aproximadamente 450 a 750 W por m² como consumo máximo y operar en rangos de 180 a 350 W por m² según brillo y contenido. En interior, los rangos habituales son menores, pero dependen del pitch y la configuración de la fuente.

El video influye directamente. Una imagen blanca a brillo alto demanda más que contenido oscuro con áreas negras. Por eso el tablero eléctrico, las protecciones, la sección de cable y la capacidad del circuito se definen con carga máxima calculada, no con un promedio optimista. También se debe establecer si el sitio tiene alimentación monofásica o trifásica, tierra física y espacio para protecciones.

La vida nominal de los diodos LED suele declararse entre 50,000 y 100,000 horas hasta una reducción determinada de brillo, con frecuencia 50%. No significa que el anuncio opere sin servicio durante ese periodo. Fuentes, ventilación, sellos, tarjetas receptoras y conectores tienen ciclos distintos y están expuestos a temperatura, humedad, polvo, vibración y variaciones de voltaje. Un plan de inspección evita que una falla menor obligue a parar una sección completa.

Datos que debes llevar antes de cotizar

Una cotización por proyecto necesita más que metros cuadrados. Reúne estos datos antes de pedirla:

• Medida exacta disponible, incluyendo columnas, marcos, ventanas y obstáculos.
• Fotos de frente, laterales y parte trasera de la fachada o estructura existente.
• Distancia mínima y máxima desde la que se verá el anuncio.
• Ciudad, orientación al sol, exposición a lluvia, polvo o ambiente salino.
• Altura de instalación, acceso para maniobra y horario permitido de trabajo.
• Capacidad eléctrica disponible, ubicación del tablero y recorrido del cableado.
• Requisito de mantenimiento frontal o espacio real disponible por la parte trasera.
• Permisos aplicables para fachada, anuncio o estructura, según el municipio y el inmueble.

También define quién instala, quién firma la revisión estructural cuando aplica, qué piezas deben quedar disponibles para servicio y qué plazo tiene el proyecto. Un gabinete correcto puede quedar inutilizable si la fachada no permite acceso, si la estructura se calcula tarde o si el contenido se prepara para una resolución distinta a la que se instaló.

Mide la superficie útil, documenta la estructura y confirma la alimentación eléctrica antes de solicitar una propuesta. Para proyectos que requieren fabricación a medida, M2MEDIA fabrica, ensambla e instala con equipo propio en todo México; lleva el brief, las fotos y las restricciones del sitio para cotizar el gabinete, la estructura y el montaje con datos verificables.
