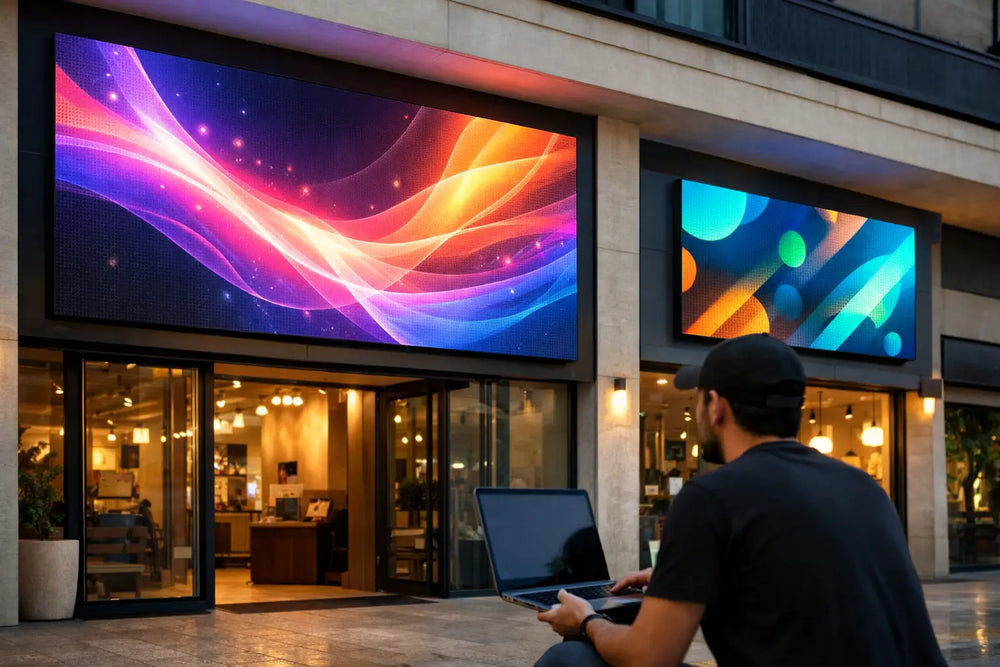

Cómo sincronizar múltiples carteles LED sin fallas

¿Cómo sincronizar múltiples carteles LED para que funcionen como una sola pieza?

La sincronización se logra cuando todos los gabinetes reciben la misma referencia de video, resolución y hora de reproducción. Para un cartel LED dividido en varias caras, no basta duplicar el archivo: hay que definir procesador, red de datos, longitud de cable y orden físico de cada pantalla antes de instalar.

Primero define qué debe ocurrir en cada cartel

La palabra sincronizar puede significar dos configuraciones distintas, y elegir mal desde el brief eleva el costo o limita el contenido después de la instalación.

La primera es clonación: todos los carteles LED muestran exactamente la misma imagen al mismo tiempo. Es útil para una cadena con varias sucursales, un lobby con anuncios repetidos o una fachada que requiere el mismo mensaje en distintos accesos. Un solo reproductor puede alimentar varias salidas, siempre que el videoprocesador tenga la capacidad y las distancias de cableado estén dentro de especificación.

La segunda es lienzo extendido: dos, tres o más carteles forman una imagen continua. Se usa cuando los equipos están alineados en una fachada, un escenario o un recinto y el contenido debe cruzar de una pantalla a otra sin saltos. En este caso, cada cartel ocupa una coordenada dentro de una resolución total. Si el gabinete izquierdo tiene una resolución distinta al derecho, o si el mapeo está invertido, una cara o un texto se cortarán justo en la unión.

También existe la sincronía por horario. Cada cartel reproduce archivos locales, pero todos cambian de campaña a las 10:00, 14:00 o 19:00. Esta opción reduce tráfico de video por red, aunque exige relojes bien configurados y un método confiable para actualizar contenido en cada ubicación.

Cómo sincronizar múltiples carteles LED desde el diseño

El punto de partida es medir píxeles, no únicamente metros. La medida física sirve para fabricar estructura, calcular carga y definir el área visible. La sincronización depende de la resolución final.

La fórmula es directa: ancho en milímetros dividido entre pixel pitch, y alto en milímetros dividido entre pixel pitch. El pixel pitch es la distancia, en milímetros, entre el centro de un LED y el siguiente. Un cartel de 1,920 mm de ancho con pitch de 3 mm tiene 640 píxeles horizontales. Si mide 960 mm de alto, suma 320 píxeles verticales. Su resolución es de 640 x 320 píxeles.

Cuando se colocan cuatro carteles de esa medida en línea, el lienzo total llega a 2,560 x 320 píxeles. El archivo de video debe prepararse para esa resolución o escalarse desde una fuente mayor sin deformar logotipos ni texto. Un video horizontal de 1,920 x 1,080 puede recortarse, dejar franjas o perder legibilidad si se reproduce sin adaptación en un formato tan alargado.

Tabla de referencia para elegir la configuración

| Aplicación | Pitch habitual | Brillo orientativo | Protección recomendada | Consumo máximo de diseño | Vida útil de referencia |
|---|---:|---:|---:|---:|---:|
| Cartel interior cercano | 1.9 a 3.0 mm | 800 a 1,200 nits | IP20 a IP30 | 450 a 700 W/m² | Hasta 100,000 horas al 50% de brillo inicial |
| Banner LED en comercio interior | 2.5 a 3.9 mm | 800 a 1,500 nits | IP20 a IP30 | 450 a 750 W/m² | Hasta 100,000 horas al 50% de brillo inicial |
| Fachada semi protegida | 3.9 a 5.0 mm | 3,500 a 5,000 nits | IP54 a IP65 | 550 a 850 W/m² | Hasta 100,000 horas al 50% de brillo inicial |
| Espectacular exterior | 5.0 a 10 mm | 5,000 a 7,500 nits | IP65 frontal, según gabinete | 600 a 900 W/m² | Hasta 100,000 horas al 50% de brillo inicial |

Estos rangos sirven para desarrollar el anteproyecto, no sustituyen la ficha técnica del gabinete elegido. El consumo real depende del contenido - una campaña con fondos blancos consume más que una con fondos oscuros -, del brillo programado, de la temperatura ambiente y de la fuente de alimentación. La vida útil también se mide como la reducción gradual de brillo, no como una fecha en la que el cartel deja de encender.

El procesador define si habrá cortes, retrasos o límites de resolución

El videoprocesador recibe la señal de una computadora, reproductor o fuente de video, la escala y la distribuye a las tarjetas receptoras dentro de los gabinetes. Su capacidad debe superar la suma de píxeles de todos los carteles, con margen para futuras campañas o una ampliación física.

Para contenido extendido, el procesador debe asignar correctamente cada puerto de red a una sección del lienzo. El orden se programa según el recorrido real del cable: gabinete 1, gabinete 2, gabinete 3 y así sucesivamente. Si el cable sale del gabinete superior derecho hacia abajo, pero el mapa se configuró de izquierda a derecha, la imagen aparecerá fragmentada aunque todos los módulos enciendan.

Cuando los carteles están separados por varios metros o en diferentes muros, pueden requerirse salidas independientes del procesador, cableado de fibra óptica o equipos de envío adicionales. El límite no se decide por intuición. Depende de la resolución total, la cantidad de puertos disponibles, la distancia entre equipos y el tipo de cable empleado.

Para contenidos donde un cuadro desfasado se vuelve visible - escenarios, cabinas de DJ con pantalla integrada o animaciones que cruzan varias caras -, busca una fuente única y un procesador capaz de entregar todas las salidas con la misma referencia. Usar varias computadoras reproduciendo el mismo archivo puede funcionar para mensajes estáticos, pero genera desfases al arrancar, al reiniciar o cuando un equipo pierde conexión.

Cableado, energía y estructura: tres causas de fallas que parecen de programación

La señal de datos y la alimentación eléctrica deben calcularse por separado. Un cable de red transmite información de video; no alimenta los gabinetes. Cada tramo necesita circuitos eléctricos dimensionados por el consumo máximo, protecciones adecuadas y tierra física. Para una superficie de 12 m² estimada en 800 W/m², la carga máxima de diseño es de 9,600 W. El cálculo final debe hacerlo un electricista responsable del inmueble, considerando voltaje, distancia, caída de tensión y carga existente.

En exterior, el grado IP indica protección frente al ingreso de polvo y agua. IP65 significa protección total contra polvo y resistencia a chorros de agua desde cualquier dirección, pero no elimina la necesidad de sellar conectores, hacer curvas de goteo en cableado y evitar que el agua se acumule detrás del gabinete. En costa se agrega corrosión salina; en el norte pesan el sol intenso y el polvo; en Ciudad de México pueden influir granizo, lluvia y cargas de viento entre edificios.

El peso determina la estructura. Un gabinete exterior de 1,000 x 1,000 mm puede pesar aproximadamente 25 a 45 kg, según pitch, fuente de poder y tipo de gabinete. Una pantalla de 4 x 2 m formada por ocho gabinetes suma de 200 a 360 kg antes de incluir estructura, cableado y factor de seguridad. Si varios carteles comparten una misma fachada, el cálculo estructural debe considerar cada carga y el efecto del viento, no sólo los metros cuadrados visibles.

Pruebas que deben hacerse antes de fijar el último gabinete

La prueba útil no consiste en encender un color sólido durante cinco minutos. Hay que cargar una cuadrícula numerada para confirmar que cada gabinete corresponde a su posición, reproducir video con desplazamiento lateral para detectar saltos, verificar blancos y grises para identificar diferencias de calibración, y probar un reinicio controlado del procesador y de la fuente de contenido.

Después, mide el retardo. Una cámara apuntando a todos los carteles mientras se reproduce un cronómetro o un destello permite detectar si una salida llega tarde. Para carteles separados que muestran la misma campaña, unos cuantos cuadros pueden ser tolerables. Para una imagen que atraviesa dos equipos contiguos, ese retraso resulta visible y debe corregirse en la cadena de señal.

También deja documentados el mapa de cableado, la resolución por cartel, los puertos asignados, la dirección de cada gabinete y los perfiles de brillo. Sin ese registro, una ampliación, un cambio de gabinete o una intervención de mantenimiento puede alterar la sincronía original.

M2MEDIA fabrica, ensambla e instala con equipo propio en todo México, por lo que puede definir tolerancias de gabinete, formatos fuera de estándar, cargas y el recorrido de señal desde el proyecto ejecutivo.

Qué medir antes de pedir cotización

Para cotizar varios carteles LED sincronizados, entrega un plano o fotos del sitio, medidas de cada área visible, distancia de visualización, si estarán bajo techo o a la intemperie, ubicación de tableros eléctricos y la distancia entre carteles. Define si quieres clonación, imagen continua o programación por horario, y comparte el contenido de mayor exigencia: video, texto en movimiento, menú, publicidad o animación.

Pide que la propuesta especifique pitch, resolución total, nits, grado IP, consumo máximo y típico por m², peso por gabinete, estructura requerida, procesador, método de distribución de señal, instalación y puesta en marcha. Si el proyecto requiere permiso para fachada, espectacular o modificación estructural, consulta el reglamento local antes de fabricar. Con esas medidas puedes agendar una cita en showroom de Ciudad de México o Zapopan, o solicitar una visita técnica al sitio para definir la configuración real.
