Una pantalla LED puede tener el mejor pixel pitch y una estructura impecable, pero si la señal llega mal configurada, el resultado será una imagen recortada, sin sincronía o simplemente una pantalla negra. Saber cómo conectar un procesador de video es lo que convierte un sistema de módulos LED en una herramienta visual lista para impactar clientes, asistentes y audiencias.
El procesador funciona como el centro de control entre la fuente de contenido y la pantalla. Recibe la señal desde una laptop, reproductor multimedia, cámara o consola, adapta la imagen a la resolución física del display y la distribuye hacia las tarjetas receptoras de los gabinetes LED. La conexión parece sencilla, pero hay diferencias importantes entre un procesador con tarjeta enviadora integrada y un sistema que utiliza controlador y sending card por separado.
Antes de conectar el procesador de video LED
No conectes cables al azar ni enciendas todos los equipos al mismo tiempo. Primero identifica tres elementos: la fuente de video, el procesador y la configuración exacta de la pantalla LED. Necesitas conocer el ancho y alto en píxeles de tu display, no solo sus medidas en metros.
Por ejemplo, una pantalla de 3 x 2 metros puede tener resoluciones muy distintas según el pixel pitch y el tamaño de cada gabinete. Un error en este dato provoca que el procesador escale mal el contenido, corte zonas de la imagen o deje áreas negras. Solicita la ficha técnica del equipo o revisa la configuración cargada en las tarjetas receptoras.
También revisa qué entradas admite el procesador. HDMI es habitual para laptops y reproductores; DVI sigue presente en instalaciones profesionales; SDI es común en producción audiovisual, cámaras y eventos en vivo. Algunos equipos incorporan DisplayPort, VGA o entradas de audio. La fuente debe entregar una señal compatible con el puerto elegido y con la capacidad del procesador.
Antes de energizar, verifica que la pantalla, el procesador y la fuente compartan una instalación eléctrica confiable. En eventos, restaurantes, gimnasios y puntos de venta, una mala tierra física o variaciones de voltaje pueden generar intermitencias difíciles de diagnosticar. Si hay estructuras metálicas, instalación exterior o carga eléctrica elevada, la revisión debe realizarla personal calificado.
Cómo conectar un procesador de video paso a paso

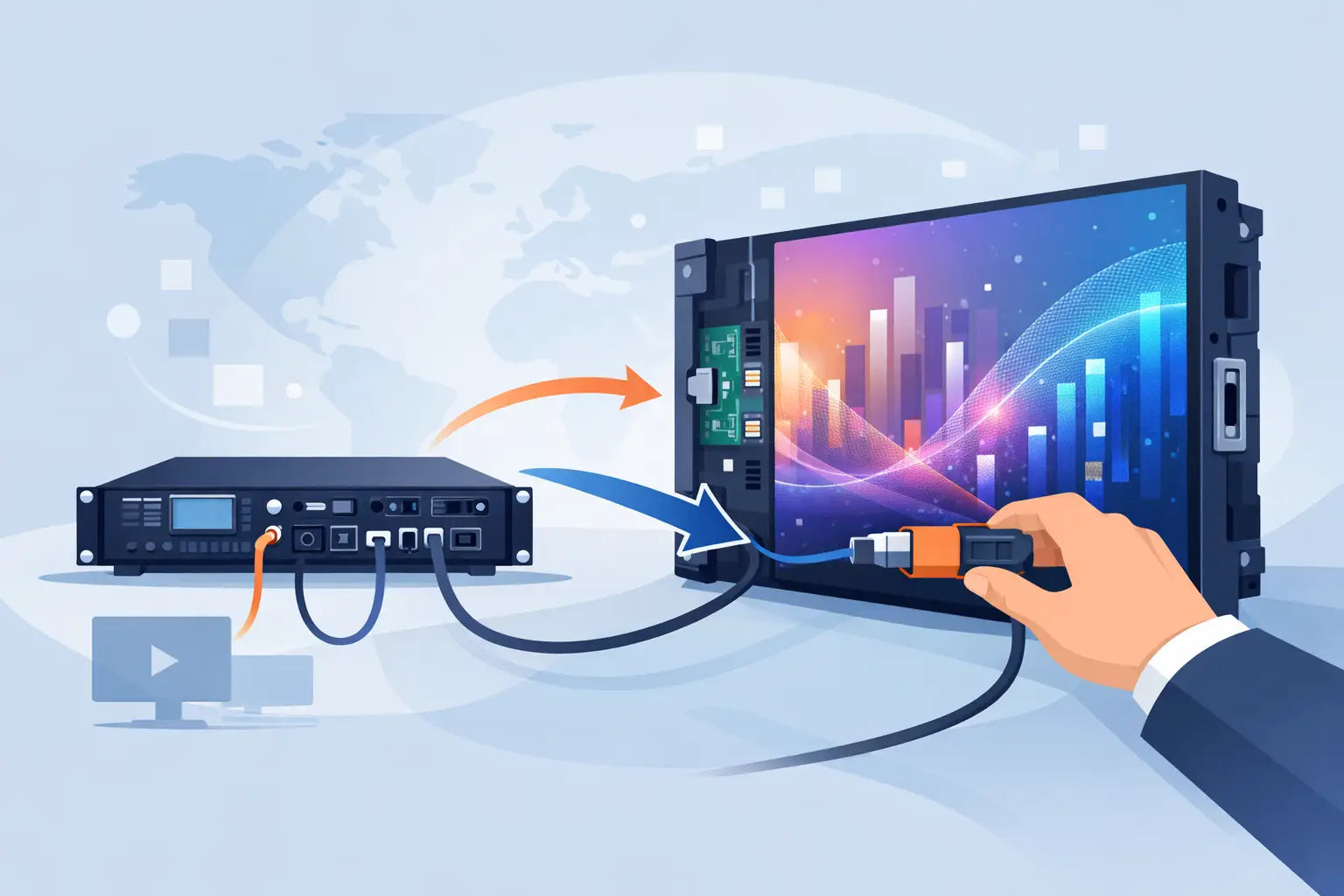

La ruta correcta de señal es: fuente de contenido, entrada del procesador, salida de datos hacia la pantalla LED. Respeta ese orden y podrás aislar una falla con rapidez.
Conecta la fuente de contenido a la entrada
Con la laptop, reproductor o switcher apagado, conecta un cable HDMI, DVI o SDI desde la salida de video de la fuente al puerto de entrada del procesador. Usa cables de buena calidad y de la longitud adecuada. En tiradas largas, especialmente en venues o montajes de escenario, un cable HDMI convencional puede perder estabilidad. En esos casos conviene utilizar extensores, fibra óptica o conversión profesional según la distancia y el tipo de señal.
Después, selecciona en el panel frontal o software del procesador la entrada que acabas de utilizar. Si conectaste HDMI 1, el equipo debe estar configurado en HDMI 1. Parece obvio, pero es una de las causas más frecuentes de pantalla sin imagen.
Configura la salida de la laptop con una resolución estable. Para contenido comercial, 1920 x 1080 a 60 Hz suele ser una base práctica, siempre que el procesador y la pantalla lo soporten. No obstante, no todos los proyectos requieren Full HD como resolución de entrada. El procesador puede escalar una señal de 1080p a una pantalla con resolución física diferente, siempre que no excedas su capacidad máxima de carga.
Conecta las salidas de datos a los gabinetes LED
Las salidas RJ45 del procesador o de la tarjeta enviadora no son puertos de red para conectar a un router. Son puertos de transmisión de datos para la pantalla. Utiliza cable de red Cat5e o Cat6 de buena calidad para enlazar cada puerto de salida con el puerto de entrada del primer gabinete o módulo de la cadena asignada.
Cada salida tiene un límite de píxeles que puede controlar. Ese límite depende del modelo de procesador o sending card. Si tu pantalla supera la capacidad de un puerto, tendrás que dividir la carga entre dos o más salidas. La distribución debe coincidir con el cableado físico y con el mapa de pantalla configurado en el software.
Desde el primer gabinete, enlaza el puerto de salida de datos al puerto de entrada del siguiente. Continúa la cadena hasta completar la sección correspondiente. Observa las etiquetas IN y OUT: invertirlas puede dejar sin señal a una parte del muro o producir un recorrido de datos incorrecto.
En una pantalla modular grande, es recomendable dividir el cableado por zonas lógicas, como filas, columnas o bloques de gabinetes. Esto facilita el mantenimiento y reduce el impacto si un cable falla. Evita llevar el cable de señal junto a líneas de alimentación de alta carga durante trayectos largos, ya que el ruido eléctrico puede afectar la estabilidad de la transmisión.
Enciende y confirma la señal
Una vez realizadas las conexiones, enciende primero la fuente de video y el procesador. Después energiza la pantalla LED. Algunos fabricantes recomiendan una secuencia específica para proteger fuentes de poder y tarjetas, por lo que el manual técnico de cada modelo tiene prioridad.
El procesador debe detectar la fuente y mostrar datos como resolución, frecuencia y tipo de entrada. Si el equipo indica “No Signal”, revisa el cable, la salida seleccionada en la laptop y la entrada elegida en el procesador. Si detecta señal pero la pantalla permanece negra, el problema suele estar en la configuración de salida, en el cableado RJ45 o en el archivo de configuración de las tarjetas receptoras.
Configura resolución, escalado y mapa de pantalla
Conectar físicamente el procesador es solo una parte del trabajo. Para que el contenido ocupe toda la pantalla sin deformarse, debes configurar la resolución de carga y el mapeo de gabinetes.
En el software compatible con tu sistema, define el tamaño total del display en píxeles. Después asigna cuántos gabinetes hay de ancho y de alto, el orden de cableado y el puerto del procesador que controla cada zona. Si el cableado recorre la pantalla de izquierda a derecha en la primera fila y regresa de derecha a izquierda en la segunda, el mapa debe reflejar ese patrón.
El escalado permite ajustar una fuente de video a la resolución física de la pantalla. Para anuncios, menús digitales o contenido de marca, conserva la proporción original siempre que sea posible. Estirar una pieza horizontal para llenar un display vertical reduce la calidad visual y puede hacer que textos, precios y logotipos se vean poco profesionales.
En procesadores con funciones avanzadas también puedes utilizar recorte, imagen en imagen, conmutación entre fuentes y presets. Estas herramientas son útiles para eventos, cabinas DJ, escenarios y salas de control, pero requieren pruebas previas. No estrenes una configuración compleja minutos antes de abrir puertas o lanzar una campaña.
Fallas comunes al instalar un procesador
Si la pantalla enciende pero muestra cuadros desordenados, colores incorrectos o secciones duplicadas, casi siempre existe un problema de archivo de configuración, orden de gabinetes o carga de píxeles. No intentes corregirlo cambiando conexiones sin documentar lo que haces. Toma una fotografía del cableado, identifica cada puerto y modifica una variable a la vez.
Cuando hay imagen en unos gabinetes y en otros no, revisa el último gabinete que funciona y el primer gabinete que falla. El cable entre ambos, los conectores y la dirección IN/OUT son los primeros puntos a inspeccionar. Si un módulo falla de forma aislada, también puede ser una tarjeta receptora, un cable plano interno o una fuente de poder.
La imagen con parpadeo puede deberse a una frecuencia de entrada inadecuada, un cable defectuoso, un puerto sobrecargado o una alimentación eléctrica inestable. En pantallas para cámara, streaming o producción en vivo, revisa además la frecuencia de actualización y los ajustes de sincronización. Lo que se ve aceptable a simple vista puede generar bandas al grabarse.
Otro error habitual es usar una laptop en modo duplicado sin confirmar qué resolución está enviando. Para instalaciones comerciales permanentes, un reproductor multimedia dedicado ofrece mayor consistencia. Para eventos, un switcher o procesador con entradas profesionales da más control sobre cambios de contenido y respaldo de señal.
Una instalación que se mantiene operativa
El objetivo no es solo que la pantalla encienda hoy, sino que sea fácil de operar mañana. Etiqueta los cables de entrada y salida, guarda una copia del archivo de configuración, registra la resolución de trabajo y deja identificada la secuencia de encendido. Estos detalles reducen tiempos de montaje y hacen más rápida cualquier atención técnica.
En M2MEDIA, un proyecto de pantalla LED puede integrar el procesador, controladores, accesorios y acompañamiento técnico necesario para que la compatibilidad no se convierta en un freno. Si tu instalación es fija, móvil o para eventos, define desde el inicio el contenido que reproducirás, la resolución requerida y el recorrido del cableado. Una señal bien planeada se traduce en una pantalla que vende, informa y mantiene la atención donde más importa: frente a tus clientes.
